創意組合 : 心動時刻

學習目標 : 利用faya電子積塊組出能偵測心率的裝置
學習時間 : 150min
使用模組 : (1) faya brickNano
                   (2) faya 心跳偵測模組
                   (3) faya 串列8x8點矩陣模組
                   (4) faya 串列七段顯示模組
                   (5) faya 蜂鳴器模組
 工具 : 樂高積木(相容)

====================相關知識====================
這篇文章中所用到的模組使用方式及相關知識整理如下，需進一步了解時可點進去參考:
模組介紹 : faya brickNano
模組介紹 : faya 心跳偵測模組
模組介紹 : faya 串列8x8點矩陣模組
模組介紹 : faya 串列七段顯示模組
模組介紹 : faya 蜂鳴器模組

======================開箱======================
心動時刻(型號NTG-508)是fayalab的第八款創意組合作品，此作品的目標是利用現有的faya模組，配合Arduino程式，組出一個能夠量測心率(BPM - Beats Per Minute, 每分鐘心跳數 )的裝置，當偵測到心跳訊號時，8x8點矩陣會閃爍一次愛心型狀，並在蜂鳴器產生一次嗶聲，在穩定的狀態下，大約偵測6~7次的心跳就會估計出受測者的心率。

盒內包含了製作心跳時刻所需的全部模組及附件:

1. brickNano      2. 8x8點矩陣模組     3. 心跳偵測模組     4. 串列七段顯示模組    5. 蜂鳴器模組
6. 積木柱子            7. 積木蓋子         8. 電源線(B)       9. micro USB傳輸線
10.  跳線組           11. 積木組           12. 積木底板

===================範例實作=====================
目標:
(1) 利用faya電子積塊，量測每分鐘心跳
(2) 量測到心跳訊號時，8x8點矩陣顯示心跳圖案
(3) 量測到心跳訊號時，蜂鳴器產生嗶聲
(4) 七段顯示器顯示每分鐘心跳數 BPM (Beats Per Minute)

組裝:
首先把 [1.faya brickNano] [2.串列8x8點矩陣模組] [3.心跳偵測模組] [4.串列七段顯示模組] [5. 蜂鳴器模組]的四個角落裝上[6.積木柱子]。積木柱子如果塞起來鬆鬆的沒關西，下個步驟透過積木蓋子就可以將柱子扣穩。

積木柱子的組裝過程可參考[功能介紹 : faya電子積塊與LEGO積木的結合]

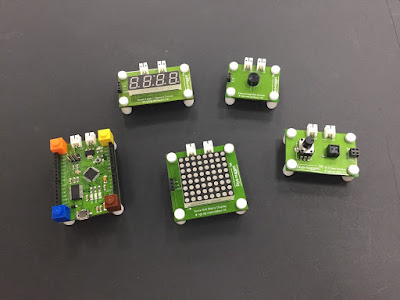

接著把[2.串列8x8點矩陣模組] [3.心跳偵測模組] [4.串列七段顯示模組] [5. 蜂鳴器模組]的四個角落裝上[7. 積木蓋子]，把[1.faya brickNano]的四個角若裝上1x1的積木。

積木蓋子的組裝過程可參考[小技巧 : 積木柱子太鬆時如何處理?]

接下來示範線路的連接和積木的組裝，我們這次要將五個模組以立體結構的方式組在16x16的積木平板上，大家可以按照自己喜愛的方式堆疊積木，但這邊建議先按照底下的範例跟著做一次，熟悉系統運作的方式後，再按照自己的喜好修改造型。如果照著底下的範例，組完後會長這個樣子:

安裝faya brickNano、心跳偵測模組、串列七段顯示模組:

首先利用[11. 積木包] 裡面的4x2，2x2積木，安裝在[12. 積木底板]上，位置如下所示

接著安裝 [1. faya brickNano]、[3.心跳偵測模組 ]、[4.串列七段顯示模組]，分別安裝在上圖中的上方藍點、右下紅點和左下白點位置，安裝完後如下圖所示。

接下來安裝電源線，我們利用兩條[8. 電源線(B)]連結模組間的電源座，如下圖所示，將brickNano右邊的電源座連接到串列七段顯示模組，brickNano左邊的電源座連接到心跳偵測模組，連接的詳細原理和說明可參考這篇文章 或簡易版。

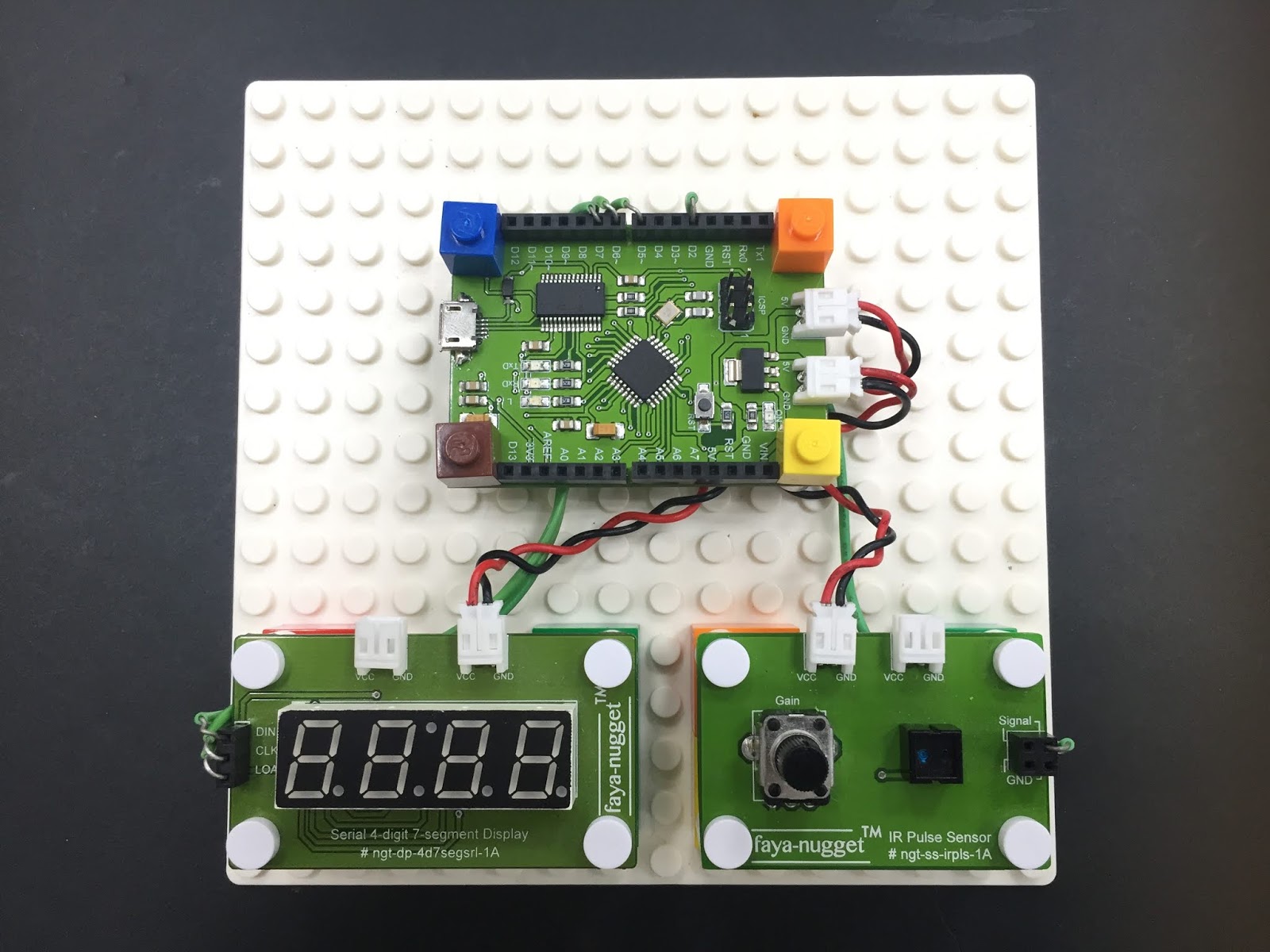

完成後，我們理一下電源線，將其繞到模組下方，保持美觀，然後利用[10.跳線組]完成Arduino和模組之間的訊號連接

心跳感測模組:

      Arduino_D2 ===> 心跳偵測模組_Signal

串列七段顯示模組:

      Arduino_D7 ===> 串列七段顯示模組_DIN
      Arduino_D6 ===> 串列七段顯示模組_CLK
      Arduino_D5 ===> 串列七段顯示模組_LOAD

同樣的我們把訊號線繞到模組下方保持美觀

安裝串列8x8點矩陣模組:

接著準備往上搭積木以建立立體結構，在這之前，先用3條黃色跳線將數位腳位D12、D11、D10拉出來，未來要連接上方的串列8x8點矩陣顯示模組，另外用一條綠色跳線將數位腳D3拉出來，未來要連接上方蜂鳴器模組。

拉完訊號線後，利用2片2x6平板，安裝在brickNano上方的1x1積木上

接著在2x6平板積木上安裝4顆1x2積木，如下所示

然後在上方覆蓋一片6x8平板積木

完成後，將 [2.串列8x8點矩陣模組]安裝在6x8平板上方，如下所示

接下來連接8x8點矩陣顯示模組和心跳偵測模組間的電源線，如下圖所示

然後利用剛剛引出的黃色跳線，連接Arduinoi和串列8x8點矩陣間的訊號線

串列8x8點矩陣模組:

      Arduino_D12 ===> 串列8x8點矩陣模組_DIN
      Arduino_D11 ===> 串列8x8點矩陣模組_CLK
      Arduino_D10 ===> 串列8x8點矩陣模組_LOAD

完成訊號線的連接後，將訊號線整理壓平，才不會擋到稍後積木的安裝

安裝蜂鳴器模組:

首先利用兩片2x6平板，安裝在6x8平板兩側

接著在尾端上方安裝一片2x10平板

然後在2x10平板上方放置兩個2x2積木，位置如下圖所示

 再將一片2x6平板壓在上方

完成以上步驟後，將主體擺一邊，拿出一片2x6平板和兩顆1x4積木，做出以下組合



接著在其上下方兩側各裝上兩顆90度的積木，如下所示

再將[5. 蜂鳴器模組]的積木柱子安裝在側面的四個積木凸點

完成後，將以上立體結構安裝在剛剛作品主體上，位置如下所示

接著連接蜂鳴器模組和串列七段顯示模組間的電源線，如下圖所示



然後利用剛剛引出的綠色跳線，連接Arduinoi和蜂鳴器模組間的訊號線，由下圖中我們可以看到此訊號線穿過模組下方的空間往上連接。

蜂鳴器模組:

      Arduino_D3 ===> 蜂鳴器模組_BZ

完成主體:

最後我們利用手邊剩下的積木做一些裝飾，這些裝飾不會影響功能，大家可以自由發揮，讓主體看起來不單調，以下是從各個角度檢視我們完成的樣子。

正面視角:

背面視角:

左方視角:

右方視角

側上方視角

範例程式:

底下為本作品的範例程式，程式中會用到LedControl的函式庫，可以點此下載，下載後解壓縮至Arduino下的Libraries資料夾，重新開啟Arduino IDE後會自動載入。

	// 2017/9/27
	// Faya-Nugget 範例程式 (HeartRateDetector_1.ino)
	// 單元:心跳時刻
	// 網址:https://fayalab.blogspot.com/2018/09/heart-rate-detector.html
	// 目標: (1) 利用faya電子積塊，量測每分鐘心跳
	// (2) 量測到心跳訊號時8x8點矩陣顯示心跳圖案
	// (3) 量測到心跳訊號時蜂鳴器產生嗶聲
	// (4) 七字節顯示器顯示每分鐘心跳數 BPM (Beats Per Minute)
	// 接線: Arduino ==> faya模組
	// D12 ==> DIN (點矩陣顯示模組)
	// D11 ==> CLK (點矩陣顯示模組)
	// D10 ==> LOAD (點矩陣顯示模組)
	// D7 ==> DIN (7段顯示器模組)
	// D6 ==> CLK (7段顯示器模組)
	// D5 ==> LOAD (7段顯示器模組)
	// D3 ==> BZ (蜂鳴器模組)
	// D2 ==> Signal (心跳偵測模組)
	#include <LedControl.h> //引入LED Control 函式庫
	//定義Arduino與串列七字節模組的連接腳位與參數
	LedControl faya7seg=LedControl(7,6,5,1); // DIN, CLK, LOAD, 串列數量 to 串列七字節
	//定義Arduino與串列8x8點矩陣模組的連接腳位與參數
	LedControl faya8x8=LedControl(12,11,10,1); // DIN, CLK, LOAD, 串列數量 to 串列點矩陣
	#define irPulseIn 2 // 連接心跳感應模組輸入腳位
	#define bzOut 3 // 連接蜂鳴器模組輸出腳位
	boolean heartFull[8][8] = //定義形狀 - 實心愛心
	{
	{0,0,0,0,0,0,0,0},
	{0,1,1,0,0,1,1,0},
	{1,1,1,1,1,1,1,1},
	{1,1,1,1,1,1,1,1},
	{1,1,1,1,1,1,1,1},
	{0,1,1,1,1,1,1,0},
	{0,0,1,1,1,1,0,0},
	{0,0,0,1,1,0,0,0}
	};
	boolean heartEmpty[8][8] = //定義形狀 - 空心愛心
	{
	{0,0,0,0,0,0,0,0},
	{0,1,1,0,0,1,1,0},
	{1,0,0,1,1,0,0,1},
	{1,0,0,0,0,0,0,1},
	{1,0,0,0,0,0,0,1},
	{0,1,0,0,0,0,1,0},
	{0,0,1,0,0,1,0,0},
	{0,0,0,1,1,0,0,0}
	};
	int input, lastInput; // 輸入狀態, 前一筆輸入狀態
	int pulseTime, lastTime; // 心跳時間點, 前一筆心跳時間點
	int heartPeriod, heartRate; // 兩心跳間時間 (mS), 心率 (BPM)
	int avgHeartRate = 72; // 平均心率
	const int maxCount = 7; // 儲存心率資料筆數
	int H_array[maxCount] = {72,72,72,72,72,72,72}; // 矩陣用來儲存心率
	int count = 1; // 用來記錄儲存次數
	void setup()
	{
	Serial.begin(9600); // 設定串列埠傳輸速率
	pinMode(irPulseIn, INPUT); // 紅外線偵測連接到輸入腳位 (D2)
	pinMode(bzOut, OUTPUT); // 輸出腳位 (D3) 連接到蜂鳴器
	// 初始化七字節顯示器
	faya7seg.shutdown(0,false); // 第0個元件不要進入省電模式
	faya7seg.setIntensity(0,8); // 第0個的元件亮度8 (0~15)
	faya7seg.clearDisplay(0); // 清除第0個元件
	show4digits(0); // 輸出數字0000
	// 初始化8x8點矩陣顯示器
	faya8x8.shutdown(0,false); // 第0個元件不要進入省電模式
	faya8x8.setIntensity(0,8); // 第0個的元件亮度8 (0~15)
	faya8x8.clearDisplay(0); // 清除第0個元件
	matrixEmpty(); // 輸出空心愛心圖形
	}
	void loop()
	{
	heartRateGet(); // 取得單次心率
	rollingAverage(); // 計算平均心率
	show4digits(avgHeartRate); // 顯示平均心率
	}
	void heartRateGet() //取得單次心率
	{
	input = digitalRead(irPulseIn); //讀取輸入狀態
	if ((input != lastInput)&&(input == HIGH)) //上緣觸發
	{
	pulseTime = millis(); // 紀錄偵測到心跳時的起始時間
	heartPeriod = pulseTime - lastTime; // 計算兩心跳間的時間間隔
	lastTime = pulseTime; // 更新最後一次偵測到心跳的時間
	heartRate = 60000/heartPeriod; // 心率 (每分鐘心跳數 BPM) = 60 / 心跳間隔時間(ms) = 60000 / 心跳間隔時間 (s)
	if(heartRate > 150 || heartRate < 40) // 太高或太低的心率視為無效
	{
	heartRate = avgHeartRate; // 用平均心率取代
	}
	else
	{
	showSerialMonitor(); //顯示心率於串列埠傳輸視窗
	tone(bzOut,800,100); // 蜂鳴器短beep
	matrixFull(); // 8x8點矩陣秀出實心愛心
	delay(100); // 延遲100ms
	matrixEmpty(); // 8x8點矩陣秀出空心愛心
	}
	}
	lastInput = input; // 更新input值
	}
	void rollingAverage()
	{
	if(H_array[count-1] != heartRate && abs(avgHeartRate-heartRate)<20) // 當偵測到心率改變，且改變不能太大
	{
	if(count == maxCount) //記錄到最後一筆資料時
	{
	count=0; //歸回第一筆重新記錄
	}
	else
	{
	H_array[count] = heartRate; //紀錄心率資料
	count = count+1; //指向下一筆資料儲存區
	}
	}
	avgHeartRate = (H_array[0]+H_array[1]+H_array[2]+H_array[3]+H_array[4]+H_array[5]+H_array[6])/maxCount; // 取最近七次有效量測的平均值
	}
	void showSerialMonitor() //顯示心率資料於串列埠監控視窗
	{
	Serial.print(heartRate); // 單次心率
	Serial.println("BPM (One Time)");
	Serial.print(H_array[0]); // 儲存於第一筆的心率資料
	Serial.print("\t");
	Serial.print(H_array[1]); // 儲存於第二筆的心率資料
	Serial.print("\t");
	Serial.print(H_array[2]); // 儲存於第三筆的心率資料
	Serial.print("\t");
	Serial.print(H_array[3]); // 儲存於第四筆的心率資料
	Serial.print("\t");
	Serial.print(H_array[4]); // 儲存於第五筆的心率資料
	Serial.print("\t");
	Serial.print(H_array[5]); // 儲存於第六筆的心率資料
	Serial.print("\t");
	Serial.println(H_array[6]); // 儲存於第七筆的心率資料
	Serial.print(avgHeartRate); // 平均心率
	Serial.println("BPM (Average)");
	Serial.println();
	}
	void show4digits(int number) //顯示數字於串列七字節顯示模組
	{
	int num1,num2,num3,num4;
	num1=number/1000; //千位數
	num2=(number%1000)/100; //百位數
	num3=(number%100)/10; //十位數
	num4=number%10; //個位數
	faya7seg.setDigit(0,3,num1,false); //點亮千位數
	faya7seg.setDigit(0,2,num2,false); //點亮百位數
	faya7seg.setDigit(0,1,num3,false); //點亮十位數
	faya7seg.setDigit(0,0,num4,false); //點亮個位數
	}
	void matrixFull() //8x8點矩陣顯示實心愛心
	{
	for(int i=0; i<=7; i++)
	{
	for (int j=7; j>=0; j--)
	{
	faya8x8.setLed(0,i,j,heartFull[i][j]);
	}
	}
	}
	void matrixEmpty() //8x8點矩陣顯示空心愛心
	{
	for(int i=0; i<=7; i++)
	{
	for (int j=7; j>=0; j--)
	{
	faya8x8.setLed(0,i,j,heartEmpty[i][j]);
	}
	}
	}

view raw HeartRateDetector_1.ino hosted with ❤ by GitHub

備註:
- L81~L83: 程式主要由此三行組成，必須重複執行，因此存於Loop()迴圈。
- L81: heartRateGet() - 用來獲取並計算單次心率，並且顯示心跳圖案於8x8點矩陣模組與顯示聲音於蜂鳴器模。
- L82 : rollingAverage() - 利用滾動式平均法取得較穩定的平均心率值
- L83 : show4digits() - 將平均心率值秀在七段顯示器。

L86~109: heartRateGet()副程式:

- 心跳感應模組的原理可參考之前的文章 [模組介紹 : faya 心跳偵測模組]
-L89:  if ((input != lastInput)&&(input == HIGH)); 偵測數位腳位上源觸發時的語法，第一個條件判斷邏輯準位改變時，第二個條件判斷狀態為HIGH時。每次的上緣信號代表一次的心跳。
-L91~94 : 每次偵到上源訊號時，記錄當下時間，算出兩次上源觸發的時間差後，取倒數算出頻率，並且轉換單位變成每分鐘的心跳數。

-L95~98 : 量測時心跳訊號時，有時會因為周邊雜訊或者身體的移動，造成不合哩的心率數值，我們利用此段程式過濾不合理的心率，並用穩定的平均心率值取代。
-L99~106 : 當量測到合理的心跳數值時，緊接著於串列埠監控視窗輸出量測統計表、一個短嗶聲、顯示實心與空心的愛心圖案，讓量測者可以察覺已完成一次有效量測。

 L111~126: rollingAverage()副程式:

- L58: 設立了一個可存七筆資料的矩陣，儲存每次量測到的心率，七筆資料用來計算滾動式平均值
- L113: 通過兩個條件才將資料存放在矩陣中，第一個條件是量到的心率有變化時，第二個條件是變化量不能太大，例如原本的心率是72 BPM，下一次的心率上升到110 BPM，這是不合理的心率值，需要濾掉。

- L115~118 : 資料存到最大筆數時，回到第一筆重新儲存
- L120~123 : 儲存有效資料至矩陣中，並指定下一筆資料存放區
- L125 : 每次更新一筆心率資料後，立刻算出最近七筆心率的平均值

 L128~148: showSerialMonitor()副程式:
- 第一行秀出單次的心律
- 第二行秀出最近七次的有效心率
- 第三行秀出算出的滾動式平均心率

 L150~162: show4digits(int)副程式:
- L22、L67~70、L150~162 : 於串列七段顯示模組顯示指定數字，相關用語法解釋可參照之前的文章 : [模組介紹 : faya 串列七段顯示模組]

 L128~148: matrixFull() / matrixEmpty()副程式:
- L24、L29~51、L74~86、L164~184: 在串列8x8點矩陣模組顯示指定圖案，相關語法解釋可參照之前的文章 : [模組介紹 :faya 串列8x8點矩陣模組]

實心愛心圖的點矩陣配置:



空心愛心圖的點矩陣配置:



結果演示:

影片中可看出從穩定量測開始，大約經過7次量測後，心率值達到穩定狀態，量測結果和Garmin的心率錶幾乎一致，介於62~64BPM之間。

量測技巧:

• 請以坐姿量測，左右手食指皆可量測，量測時，手軸靠在桌上，手指輕壓感測器表面，身體和手指不要移動並保持穩定的壓力，可獲得穩定的測結果，大約經過6~7次的量測，會得到準確的心率值。
• 如量測出來的數值怪怪的，可用示波器觀察波型，或者直接旋轉心跳偵測模組的可變電阻改變gain值再試試看，通常可變電阻指向一點鐘方向可以獲得滿不錯的效果。
• 由於每個人的皮膚厚度不同，量測不到訊號時，可以試著將量測點挪到不同的指腹位置，直到獲得穩定量測結果為止。

討論:

以下是我們開發此創意組合時的結論與經驗，大家可以參考參考

• 我們利用心跳時信號產生的上源觸發，計算兩次心跳間的間隔，再算出每分鐘頻率，如果只取一次的量測值，由於手的移動或其他干擾，每次計算出的輸出數值會有很大的變化，因此我們加入了滾動式平均法，當量測到有效的心率，就和前6筆有效資料總合起來並取平均值，如此一來的輸出資料會比較平滑。
• 我們透過程式濾掉了不合理的心率值，增加了輸出值的準確性。
