模組介紹 :faya 串列8x8點矩陣模組

學習目標 : 認識faya串列全彩LED模組的功能及使用方式
學習時間 : 40min
示範模組 :  (1) faya brickNano
                  (2) faya 串列8x8點矩陣模組
工具 : (1) 樂高底板(相容)

====================功能介紹====================

faya串列8x8點矩陣模組，透過3條的串列訊號線，配合簡單的程式，就能控制上方8x8=64顆LED燈。本段功能介紹僅解釋範例中用到的指令，更多的函示庫指令用法可參考官方說明。

介紹指令前，先看一下faya串列8x8點矩陣模組的外觀，它的左邊有三個輸入埠，分別是DIN、CLK、LOAD，用來和Arduion進行串列資料的傳輸，使用此模組前，需先宣告Arduino連到此三個埠的腳位。模組中間就是主角-8x8點矩陣顯示器，上方的64顆LED燈都能夠用程式精準地控制顯示。

接下來介紹使用指令

• #include<LedControl.h>;

     使用串列8x8點矩陣函示庫之前，記得先指示此函示標頭檔

•  LedControl 物件名稱 = LedControl(DIN,CLK,LOAD,n);

     此指令建構了串列8x8點矩陣的物件並定義接線與數量

     物件名稱 : 可自行命名
     DIN、CLK、LOAD : 連接Arduino的數位腳號碼
     n  :  連接串列裝置的數量，最多可連接8個，因此n介於1~8之間

     (例) 當我們建構一物件名稱為"fayaSerial8x8Dot"，把DIN連到第12隻腳，CLK連到11隻
            腳，LOAD連到第10隻腳，並且只連了1個串列8x8點矩陣，我們在程式中需宣告:

     LedControl fayaSerial8x8Dot = LedControl(12,11,10,1);

•   物件名稱 .shutdown(n-1, power_saving_mode);

     設定裝置是否進入省電模式

     n-1 : 選擇第n個串聯裝置
     power_saving_mode :  true代表進入省電模式，false代表進入一般電源模式

     (例) 當我們要將第一個裝置(物件名稱為fayaSerial8x8Dot)進入一般電源模式，程式如下

     fayaSerial8x8Dot.shutdown(0,false);

•   物件名稱 .setIntensity(n-1,intensity);

     設定顯示器的亮度

      n-1 : 選擇第n個串聯裝置
      intensity : 亮度參數設定0~15，0最暗、15最亮

     (例) 當我們要將第一個裝置(物件名稱為fayaSerial8x8Dot)設定中間亮度時，程式如下

      fayaSerial8x8Dot.setIntensity(0,8);

•   物件名稱 .clearDisplay(n-1);

     清除顯示器內容

     n-1 : 選擇第n個串聯裝置

     (例) 當我們要清除第一個裝置(fayaSerial8x8Dot)的顯示設定內容時，程式如下:

     faya7seg.setIntensity(0,8);

•    物件名稱 .setLed(n-1,row,col,state);

    設定單顆LED明暗

    n-1 : 選擇第n個串聯裝置
    row : 第rol列 (0~7)
    col : 第col行 (0~7)
    state : 1 = 亮 / 0 = 滅

   (例) 當我們要設定第一個裝置(fayaSerial8x8Dot)的第5列、第3行LED兩起來時，程式如下:

   fayaSerial8x8Dot.setLed(0,4,2,1);

備註: 由於每家的點矩陣在PCB版上的電路排列順序不一定會相同，ROW 和 COL 甚至0~7的順序可能會相反，下圖為faya串列8x8點矩陣模組LED位置與行列的關係，在撰寫程式時需要用到。

====================原理知識====================
以下解釋提供給有需要知道背後原理的人:

原本8x8點矩陣模組的控制方式，需透過16條訊號線控制每一行列 (8條訊號+8條掃描)，利用視覺暫留與行列的導通來控制每顆LED，讓顯示器上的64顆LED隨時能達到明暗的效果。

這個方式的缺點是需要拉很多訊號線，掃描的時候也會占用控制器的資源，有鑑於此，我們可借助一顆IC來處理顯示的工作，降低控制器的負擔。

晶片 Max7219 就是針對所需要的功能設計出來的，他具配了掃描電路和串列埠電路，能夠輕易地將控制器送來的串列訊號解碼送至顯示器，內建的掃描功能也能夠讓顯示器一次顯示所有的LED。本模組的電路如下 (Dig0~7為掃描線、SegA~G為訊號線)，接法是固定的，有興趣深入研究的人可以參考datasheet。

===================範例實作(1)===================
了解模組功能(原理)後，我們用以下範例來展示模組的功能:

目標:
(1) faya 串列8x8點矩陣模組上顯示一個愛心圖案

接線:
(1) 電源線連接
     如下圖所示，連接的說明請看這篇文章 或簡易版

(2) 訊號線連接
      Arduino_12  ===>  串列七段顯示模組_DIN
      Arduino_11  ===>  串列七段顯示模組_CLK
      Arduino_10  ===> 串列七段顯示模組_LOAD

範例程式:

	// 2017/11/01
	// Faya-Nugget 範例程式 (Serial8x8Dot_1.ino)
	// 單元: 模組介紹 :faya 串列8x8點矩陣模組
	// 網址: https://fayalab.blogspot.com/2017/11/serial8x8dot.html
	// 目標 (1) 串列8x8點矩陣模組上顯示一愛心
	// 接線: Arduino ==> faya模組
	// D10 ==> LOAD (8*8矩陣顯示器模組)
	// D11 ==> CLK (8*8矩陣顯示器模組)
	// D12 ==> DIN (8*8矩陣顯示器模組)
	#include "LedControl.h"
	//定義Arduino與七字節模組的連接腳位與參數
	LedControl fayaSerial8x8Dot = LedControl(12,11,10,1);
	//定義愛心形狀
	boolean heart[8][8] =
	{
	{0,0,0,0,0,0,0,0},
	{0,1,1,0,0,1,1,0},
	{1,1,1,1,1,1,1,1},
	{1,1,1,1,1,1,1,1},
	{1,1,1,1,1,1,1,1},
	{0,1,1,1,1,1,1,0},
	{0,0,1,1,1,1,0,0},
	{0,0,0,1,1,0,0,0}
	};
	void setup() {
	fayaSerial8x8Dot.shutdown(0,false); // 初始化
	fayaSerial8x8Dot.setIntensity(0,10); // 設定亮度 (0~15,15最亮)
	fayaSerial8x8Dot.clearDisplay(0); // 清除畫面
	show_heart();
	}
	void loop() {
	}
	void show_heart() //顯示愛心副程式
	{
	for(int i=0; i<=7; i++)
	{
	for (int j=0; j<=7; j++)
	{
	fayaSerial8x8Dot.setLed(0,j,i,heart[i][j]);
	}
	}
	}

view raw Serial8x8Dot_1.ino hosted with ❤ by GitHub

備註:
- 由於只需要一次顯示的指令，因此loop裡面沒有程式，我們在setup{}裡面呼叫顯示愛心的副程式即可。
- L45 : 由於硬體連接的row和col和是定義的方式剛好相反，因此我們在迴圈裡面把i j對調，就能正確的依序顯示是先建好的愛心圖騰。
- 大家可以在第45行下方增加一行delay(200)，看這個模組點亮LED的順序
- L17~L27定義了愛心形狀，筆者習慣在Excel先畫好，然後才在Arduino內填入0和1碼，excel檔案可以在這邊下載。

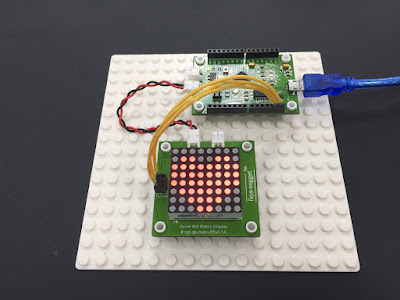

範例結果:

===================範例實作(2)===================
了解模組功能(原理)後，我們用以下範例來展示模組的功能:

目標:

(1) 在8x8矩陣顯示器上隨機顯示剪刀石頭布
(2) 按下觸控開關時，顯示當時的圖騰3秒鐘

接線:
(1) 電源線連接
     如下圖所示，連接的說明請看這篇文章 或簡易版

(2) 訊號線連接
      Arduino_12  ===>  串列七段顯示模組_DIN
      Arduino_11  ===>  串列七段顯示模組_CLK
      Arduino_10  ===> 串列七段顯示模組_LOAD

   Arduino_A0 ===> 觸控開關模組 _OUT

範例程式:

	// 2017/11/2
	// Faya-Nugget 範例程式 (Serial8x8Dot_2.ino)
	// 單元: 模組介紹 :faya 串列8x8點矩陣模組
	// 網址:
	// 目標 (1) 在8x8矩陣顯示器上隨機顯示剪刀石頭布
	// (2) 按下觸控開關時，顯示當時的圖騰3秒鐘
	// 接線: Arduino ==> faya模組
	// D10 ==> LOAD (8*8矩陣顯示器模組)
	// D11 ==> CLK (8*8矩陣顯示器模組)
	// D12 ==> DIN (8*8矩陣顯示器模組)
	// A0 ==> OUT (觸控開關)
	#include "LedControl.h"
	#define button A0
	//定義Arduino與七字節模組的連接腳位與參數
	LedControl fayaSerial8x8Dot = LedControl(12,11,10,1);
	boolean scissor[8][8] = //剪刀圖騰
	{
	{0,0,0,1,0,1,0,0},
	{0,0,0,1,0,1,0,0},
	{0,0,0,1,0,1,0,0},
	{0,1,1,1,1,1,1,0},
	{1,1,1,1,1,1,1,1},
	{1,1,1,1,1,1,1,0},
	{0,1,1,1,1,1,0,0},
	{0,0,1,1,1,0,0,0}
	};
	boolean stone[8][8] = //石頭圖騰
	{
	{0,0,0,0,0,0,0,0},
	{0,0,0,0,0,0,0,0},
	{0,0,1,1,1,1,0,0},
	{0,1,1,1,1,1,1,0},
	{1,1,1,1,1,1,1,1},
	{1,1,1,1,1,1,1,1},
	{0,1,1,1,1,1,1,0},
	{0,0,1,1,1,0,0,0}
	};
	boolean paper[8][8] = //布圖騰
	{
	{0,0,1,0,1,0,0,0},
	{1,0,1,0,1,0,1,0},
	{1,0,1,0,1,0,1,0},
	{1,1,1,1,1,1,1,0},
	{1,1,1,1,1,1,1,0},
	{1,1,1,1,1,1,1,1},
	{0,1,1,1,1,1,0,0},
	{0,0,1,1,1,0,0,0}
	};
	int result; //儲存圖騰結果
	void setup() {
	fayaSerial8x8Dot.shutdown(0,false); // 初始化
	fayaSerial8x8Dot.setIntensity(0,10); // 設定亮度
	fayaSerial8x8Dot.clearDisplay(0); // 清除畫面
	pinMode(button, INPUT);
	}
	void loop() {
	randomSeed(analogRead(5)); //取得亂數種子
	result = random(1,4); //1~3中亂數取一值
	switch (result) {
	case 1: // 1出剪刀
	show_scissor();
	break;
	case 2:
	show_stone(); // 2出石頭
	break;
	case 3:
	show_paper(); // 3出布
	break;
	default:
	// if nothing else matches, do the default
	// default is optional
	break;
	}
	delay(50); // 每次顯示間隔0.05秒
	if(digitalRead(button) == HIGH) { //當按下按鍵時
	delay(3000); //最後一次的圖示停留三秒
	}
	}
	void show_scissor() //顯示剪刀圖示
	{
	for(int i=0; i<=7; i++)
	{
	for (int j=0; j<=7; j++)
	{
	fayaSerial8x8Dot.setLed(0,j,i,scissor[i][j]);
	}
	}
	}
	void show_stone() //顯示石頭圖示
	{
	for(int i=0; i<=7; i++)
	{
	for (int j=0; j<=7; j++)
	{
	fayaSerial8x8Dot.setLed(0,j,i,stone[i][j]);
	}
	}
	}
	void show_paper() //顯示布圖示
	{
	for(int i=0; i<=7; i++)
	{
	for (int j=0; j<=7; j++)
	{
	fayaSerial8x8Dot.setLed(0,j,i,paper[i][j]);
	}
	}
	}

view raw Serial8x8Dot_2.ino hosted with ❤ by GitHub

備註:
- L67: 利用A5腳位浮接狀態，電壓不穩定的狀態，取得亂數種子
- L70: 取得亂數後，再用switch功能將相關的圖形顯示到8x8點矩陣
- 剪刀、石頭、布的形狀，同樣先在excel內畫好，然後才在Arduino內填入0和1碼，excel檔案可以在這邊下載。

範例結果:

討論:

• 由本篇的教學可得知控制串列式點矩陣顯示器是很容易的，不要被64顆LED燈嚇到了，基本上，我們拿到一個點矩陣顯示器時，會先弄清楚LED的行與列的排列順序，這樣整理出來的陣列圖案才會和硬體上顯示相同。如何弄清楚LED行與列的排列順序呢?  大家可以先把Loop{ }裡的程式先空著，然後在Seup裡面寫個幾行程式，看看LED的顯示位置，如此一來，就能快速地把行與列的排列順序弄清楚了!

        fayaSerial8x8Dot.setLed(0,1,3,1);  //點亮第2列第4行的LED
        delay(500);  // 暫停0.5秒
        fayaSerial8x8Dot.setLed(0,5,7,1);  //點亮第6列第8行的LED

• 程式中我們在建立陣列圖案(愛心、剪刀、石頭、布)時，採用了int資料型態，代表一次就宣告了64個int資料變數，這是很浪費記憶體空間的，由於陣列裡面只會放0和1，因此宣告這些陣列時，使用boolean就可以了，舉例如下:

  當宣告int時，使用的全域變數為487 bytes (23%)

   宣告成boolean時，使用的全域變數降到295 bytes (14%)

順道一提，Arduino程式碼儲存在晶片中的Flash Memory (UNO和NANO還有fayaBrickNano的容量都是30KB = 30720 bytes)，宣告的全域變數則儲存在SRAM (UNO和NANO還有fayaBrickNano的容量都是2KB = 2048 bytes)
