模組介紹 : faya 串列七段顯示模組

學習目標 : 認識faya 串列七段顯示模組的功能及使用方式
學習時間 : 40min
示範模組 : (1) fayaduino UNO
                 (2) faya 電源底板
                 (3) faya觸控開關模組x 2
                 (4) faya 串列七段顯示模組
工具 : (1) 樂高積木底板 (相容)

====================功能介紹====================
faya串列七段顯示模組透過簡單的接線，再對Arduino的函式下指令，就能立刻秀出想要顯示的數字，本段僅解釋範例中用到的指令，更多的函示庫指令用法可參考官方說明。

介紹指令前，先看一下faya串列七段顯示模組的外觀，它的左邊有三個埠，分別是DIN、CLK、LOAD，用來和Arduion進行串列資料的傳輸，使用此模組前，需先宣告Arduino連到此三個埠的腳位。模組中間就是主角-四位數七段顯示器，每個位數外帶小數點，注意中間上方的小數點沒有作用。

接下來介紹使用指令

• #include<LedControl.h>;

     使用串列七字節函示庫之前，記得先指示此函示標頭檔


• LedControl 物件名稱 = LedControl(DIN,CLK,LOAD,n);

     此指令建構了串列七字節的物件並定義接線與數量

     物件名稱 : 可自行命名
     DIN、CLK、LOAD : 連接Arduino的數位腳號碼
     n  :  連接串列裝置的數量，最多可連接8個，因此n介於1~8之間

     (例) 當我們建構一物件名稱為"faya7seg"，把DIN連到第12隻腳，CLK連到11隻
            腳，LOAD連到第10隻腳，並且只連了1個串列七字節，我們在程式中需宣告:

     LedControl faya7seg = LedControl(12,11,10,1);

•   物件名稱 .shutdown(n-1, power_saving_mode);

     設定裝置是否進入省電模式

     n-1 : 選擇第n個串聯裝置
     power_saving_mode :  true代表進入省電模式，false代表進入一般電源模式

     (例) 當我們要將第一個裝置(物件名稱為faya7seg)進入一般電源模式，程式如下

      faya7seg.shutdown(0,false);

•   物件名稱 .setIntensity(n-1,intensity);

     設定顯示器的亮度

      n-1 : 選擇第n個串聯裝置
      intensity : 亮度參數設定0~15，0最暗、15最亮

     (例) 當我們要將第一個裝置(物件名稱為faya7seg)設定中間亮度時，程式如下

      faya7seg.setIntensity(0,8);

•   物件名稱 .clearDisplay(n-1);

     清除顯示器內容

     n-1 : 選擇第n個串聯裝置

     (例) 當我們要清除第一個裝置(物件名稱為faya7seg)的顯示設定內容時，程式如下:

     faya7seg.setIntensity(0,8);

•   物件名稱 .setDigit(n-1,m,number,dp)

     顯示七字節第m位數字

     n-1 : 選擇第n個串聯裝置
     m : 控制的位數(3=千位、2=百位、1=十位、0=個位)
     number : 要顯示的數字 (0~9)
     dp :  true代表顯示小數點、false代表不顯示

    (例) 當我們要顯示第一個裝置(物件名稱為faya7seg)的4個位數為587.2時，程式如下

    faya7seg.setDigit(0,3,5,false);
    faya7seg.setDigit(0,2,8,false);
    faya7seg.setDigit(0,1,7,true);
    faya7seg.setDigit(0,0,2,false);

====================原理知識====================
以下解釋提供給有需要知道背後原理的人:

原本四字七段顯示器的控制方式，需透過8條訊號線控制一個數字(7條訊號線控制組成數字的節+1條訊號線控制小數點)，再加上4條訊號線，輪流掃描點亮四個位數，利用視覺暫留的關係，讓四個數字看起來同時亮。

這個方式的缺點是需要拉很多訊號線，掃描的時候也會占用控制器的資源，有鑑於此，我們可借助一顆IC來處理顯示的工作，降低控制器的負擔。

晶片 Max7219 就是針對所需要的功能設計出來的，他具配了BCD解碼電路、掃描電路和串列埠電路，能夠輕易地將控制器送來的串列訊號解碼送至顯示器，內建的掃描功能也能夠讓顯示器一次顯示所有的數字。本模組的電路如下 (Dig0~3為掃描線、SegA~G為訊號線)，接法是固定的，有興趣深入研究的人可以參考datasheet。

===================範例實作(1)===================
了解模組功能(原理)後，我們用以下範例來展示模組的功能:

目標:
(1)按下左邊觸控按鈕時，七段顯示器加1，最多顯示到9999
(2)按下邊觸控按鈕時，七端顯示器規歸0

接線:
(1) 電源線連接
     如下圖所示，連接的說明請看這篇文章 或簡易版



(2) 訊號線連接

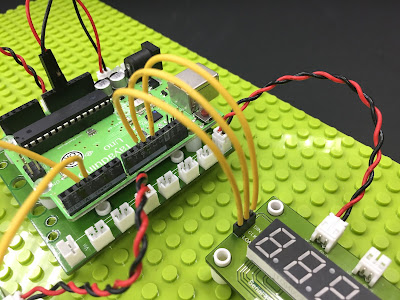

      Arduino_12  ===>  串列七段顯示模組_DIN
      Arduino_11  ===>  串列七段顯示模組_CLK
      Arduino_10  ===> 串列七段顯示模組_LOAD

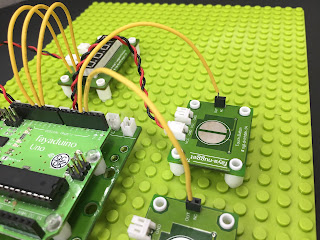

      Arduino_2  ===>  觸控開關模組(左)_OUT
      Arduino_3  ===>  觸控開關模組(右)_OUT

範例程式:

	// 2017/7/18
	// Faya-Nugget 範例程式 (Serial7Seg_1.ino)
	// 單元: 模組介紹:faya串列七段顯示模組
	// 網址: https://fayalab.blogspot.com/2017/07/serial7seg.html
	// 目標: (1) 按下一觸控開關時，七段顯示器開始計數
	// (2) 按下另一觸控開關時，七段顯示器歸零
	// (3) 七段顯示器達最大值9999後歸零繼續
	// 接線: Arduino ==> faya模組
	// D10 ==> LOAD (7段顯示器模組)
	// D11 ==> CLK (7段顯示器模組)
	// D12 ==> DIN (7段顯示器模組)
	// D2 ==> OUT (觸控開關模組 - 計數用)
	// D3 ==> OUT (觸控開關模組 - 歸零用)
	#include <LedControl.h>
	//定義Arduino與七字節模組的連接腳位與參數
	LedControl faya7seg=LedControl(12,11,10,1); // DIN, CLK, LOAD, 串列數量
	int countButton = 2; // 計數鈕接數位2腳
	int resetButton = 3; // 歸零鈕接數位3腳
	int counter = 0; // 計數變數
	int delay_time = 200; // 延遲時間
	void setup()
	{
	pinMode(countButton,INPUT);
	pinMode(resetButton,INPUT);
	// 初始化七字節顯示器
	faya7seg.shutdown(0,false); // 第0個元件不要進入省電模式
	faya7seg.setIntensity(0,8); // 第0個的元件亮度8 (0~15)
	faya7seg.clearDisplay(0); // 清除第0個元件
	show4digits(0); // 輸出數字0000
	}
	void loop()
	{
	if(digitalRead(resetButton) == HIGH) // 按reset鈕時，數字歸0
	{
	counter = 0;
	show4digits(counter);
	}
	else if(digitalRead(countButton) == HIGH) // 按count鈕時，數字+1
	{ // 9999後歸0
	if(counter == 9999)
	{
	counter = 0;
	}
	else
	{
	counter = counter+1;
	show4digits(counter);
	delay(delay_time);
	}
	}
	}
	void show4digits(int number)
	{
	int num1,num2,num3,num4;
	num1=number/1000; //千位數
	num2=(number%1000)/100; //百位數
	num3=(number%100)/10; //十位數
	num4=number%10; //個位數
	faya7seg.setDigit(0,3,num1,false); //點亮千位數
	faya7seg.setDigit(0,2,num2,false); //點亮百位數
	faya7seg.setDigit(0,1,num3,false); //點亮十位數
	faya7seg.setDigit(0,0,num4,false); //點亮個位數
	}

view raw Serial7Seg_1.ino hosted with ❤ by GitHub

備註:
- 本程式需要用到[LedControl]函式庫，請下載並解壓縮至Arduino Libraries 資料夾
- 觸控開關的使用方式，請參考[模組介紹 : faya觸控開關模組]
- L53 : 數字每次加1，就呼叫副程式，更新顯示
- L59 : show4digits 副程式，會把傳送的4位數字拆成千/百/十/個4個數字
- L62 : 把數字除以1000所得的商就是千位數字
- L63 : 把數字除以1000所得的餘數再除以100所得的商就是百位數字
- L64 : 把數字除以100所得的餘數再除以10所得的商就是十位數字
- L65 : 把數字除以10所得的餘數就是個位數字
- L67~70 : 利用剛剛取得的千/百/十/個位數字點亮各個LED燈

範例結果:

討論:

• 從範例結果可以看到每按一次計數鈕，數字會+1累計，但是如果一直按著技術鈕不放開時，由於程式在void loop()裡面跑，因此會不斷的重複+1，要解決此問題，可以在L56和L57中間插入底下兩行程式碼

                while(digitalRead(countButton==HIGH);
                delay(30);

        如此一來，只要手指頭還留在按鍵上，程式就會卡在第一行，第二行作用為除彈跳，雖然觸控開關沒有機械彈跳的問題，但是離開的瞬間，我們發現還是有電壓上下變化的現象產生，因此還是加個延遲將此現象忽略。

• 範例中可以發現數字跳得有點慢，大家可以試著寫一個加速程式，當按愈久的時候，數字跳得愈快。

也歡迎大家在底下留言或到我們的粉絲團留言喔!
====================================
fayalab 粉絲團
FB本篇留言版
