學習目標 : 認識faya電源底板的功能及使用方式
學習時間 : 20min
示範模組 : (1) fayaduino UNO
(2) faya 電源底板
(3) faya 並列七段顯示模組
(4) faya LED模組
(5) faya 瓦斯感應模組
工具 : 螺絲起子 / 樂高積木底板 (相容)
====================================================
faya電源底板提供了兩個重要的功能: (1) 讓Arduino板子和樂高積木結合 (2) 將Arduino的電源分配到各個faya模組中。在介紹它之前，首先看一下它的附件，各個附件的名稱在稍後會用到:
以下說明如何達到上述的兩個功能
(1) 讓Arduino和樂高積木結合

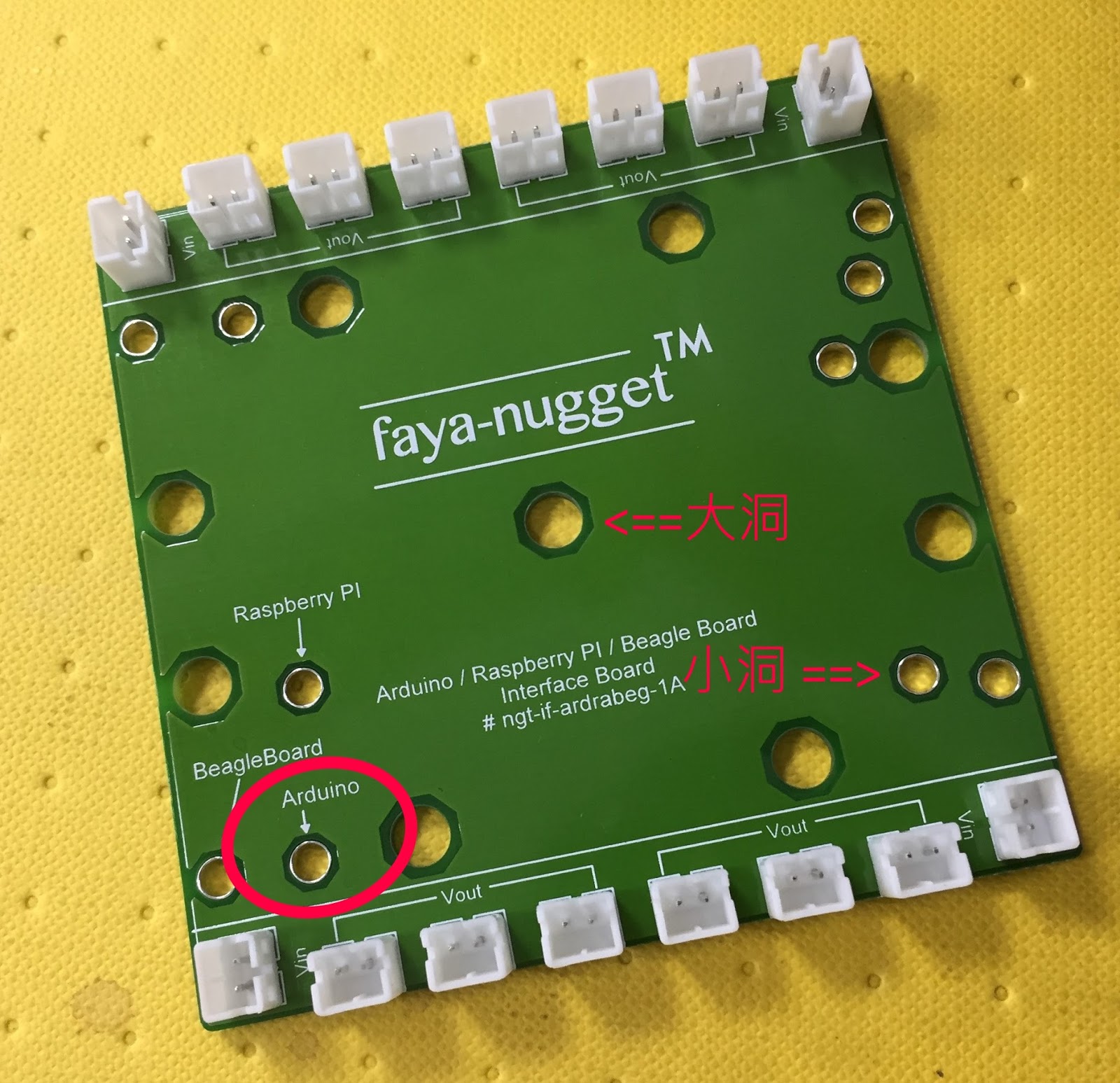

仔細看faya電源的主板上，有9個大洞和10個小孔，兩種孔的功能如下:
大孔 - 可透過[積木柱子]和下方的樂高積木底板連結
小孔 - 可透過[塑膠螺絲] / [螺帽] / [間隔柱]和Arduino板子連結
注意上圖中左下角的地方有一個箭頭指向Arduino這個字，當我們把Arduino板子左下角的螺絲孔對準這個小孔時，會發現全部有4個小孔會對的準準的。

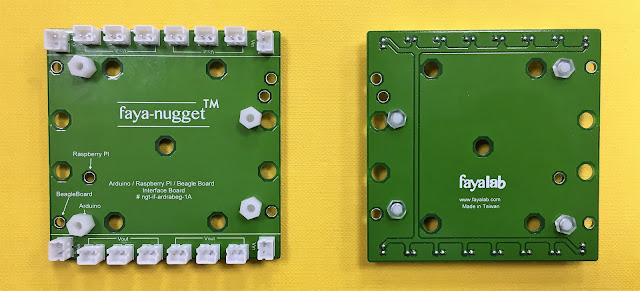

記下這四個小孔的位置，然後把Arduino移開，將[塑膠間格柱]由4個小洞的上方往下插入，然後下方用[塑膠螺母]拴緊，完成後如下圖所示:
接著再把Arduino擺回剛剛對準的那4個小孔，在1、2、3號孔鎖上[塑膠螺絲]固定，4號孔的位置因為會卡到旁邊的排母，因此不需要鎖。
完成後翻到板子背面，裝上4個[積木柱子]，請盡量裝的分散一些，不要將柱子安裝在同一邊，這樣安裝到積木底板時會比較穩固!
最後將板子固定在樂高底板上
既使倒著拿也十分穩固
(2) 將Arduino的電源分配到各個faya模組
接下來介紹如何透過電源底板把Arduino的電源分配到各個faya模組，方式和文章[功能介紹 : 提供電源給faya電子積塊]類似!
首先，利用[電源源接線A]將Arduino的5V和GND連到電源底板的任何一個白色電源母座 (紅線接5V，黑線接GND，重要!)。
接著利用[電源源接線B]連接電源底板的電源母座和模組上方的電源母座，由於電源底板的16個母座都是相通的，因此這個動作等於讓Arduino的5V電源提供給模組使用。
同樣我們可以利用串聯電源的概念把電源傳輸到其他模組當中
 |
faya電源底板上還保留了其它的小孔，用來結合其它的板子，例如Arduino Mega2560, Rasperry PI, Beagle Board 等等......
 |
| faya電源底板和各種不同主板的結合 |
faya電源底板讓整個系統的電源提供方式變得更彈性，請大家參考以下的圖片範例!
 |
| 電源提供方式 - 串聯 |
 |
| 電源提供方式 - 並聯 |
 |
| 電源提供方式 - 串並聯 |
