學習目標 : 使用Snap4Arduino控制faya電子積塊
學習時間 : 35min
示範模組 : faya brickNano
工具 : 樂高積木 / 底板 (相容)
===============================================
-- 以下部分節錄自維基百科 --
Scratch是麻省理工媒體實驗室終身幼稚園組開發的一套電腦程式開發平台，旨在讓程式設計語言初學者不需先學習語言語法，透過圖形介面的方式，便能設計產品。
我們在之前的文章介紹了一款結合Scratch與Arduino的軟體S4A (Scratch for Arduinio)，讓Scratch和Arduino能夠互相控制，撰寫Arduino程式變得更方便，Scratch也有能力控制電腦螢幕外的實體裝置，例如開關/馬達/蜂鳴器等等...使用S4A和電子積塊的範例可以參考這邊。
S4A更新到1.6就沒走再繼續更新了，也因此所支援的Scratch版本停留在1.0，不過原團隊後來又發展了一套新的版本Snap4Arduino，他的功能變得更強大:
- 幾乎支援各種版本的Arduino
- 可自行定義所使用的數位類比繳未 (S4A可用的數位類比腳位是固定的)
- 比 S4A 速度快了7倍
- 依次可以和多片Arduino板子同時互動
- 可自行定義積木功能 Build Your Own Blocks™
- 直接安裝置電腦，可離線使用
- 使用Arduino內建的 Firmata韌體
- 將基本的積木轉換成Arduino語法
Snap4Arduino的官網連結 :
原生Sanp (未連結Arduino的積木程式)官網連結:
本篇範例將介紹Snap4Arduino和faya brickNano的安裝程序與使用方式 (其他Arduino也適用)
====================軟體安裝====================

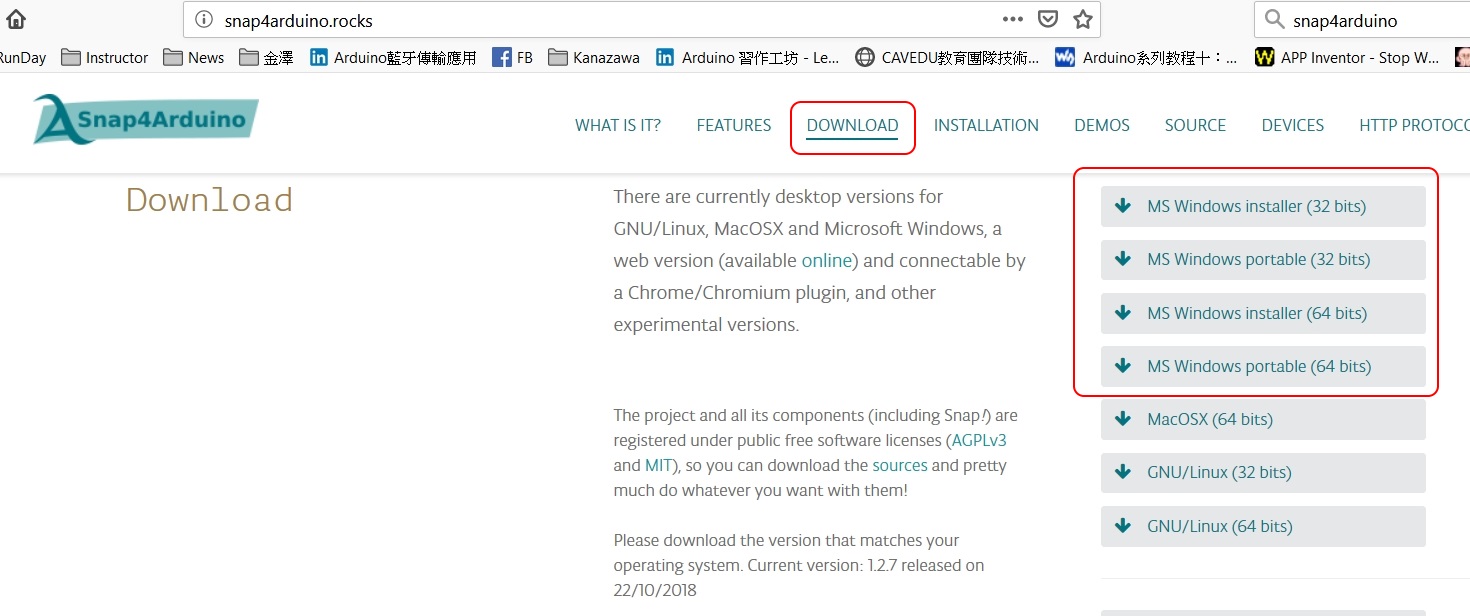

造訪Snap4Arduino網站，選擇上方DOWNLOAD區塊，再點選適合自己電腦的安裝程式，筆者的電腦安裝的是64位元Windows作業系統，因此下載了第三個[MS Windows installer (64bits)]，如果需要可攜帶版本的(無須安裝)，也可以下載portable版本來使用。
解壓縮下載的ZIP檔案，並按照一般程序安裝到電腦，點選Snap4Arduino程式，會出現以下畫面，程式方塊區會看到一個Arduino的工具鍵，代表安裝成功! 完成後先關閉此程式，進入下一步驟。
====================燒錄韌體====================
接下來要幫Arduino燒錄韌體，Snap4Arduino透過內建的圖形化程式就可直接和Arduino溝通，原因在於兩者已經各別寫好了溝通上的協定，Snap4Arduino方寫在Snap4Arduino軟體裡面，Arduino方就必須上傳此韌體溝通程式到Arduino板子上。未來，當Snap4Arduino擺放了某些圖形化程式時，Arduino才知道該怎麼反應!
開啟Arduino IDE，按照一般上傳程式到Arduino的方式，將範例程式中的 (StandardFirmata)上傳至Arduino! 找不到這個範例檔案的人，可能是Arduino IDE版本太舊，請自行下載最新的Arduino IDE。
完成上傳後，重新開啟Snap4Arduino軟體，點選積木區的[Arduino]工具紐，點擊下方的[Connect Arduino]
藉著會出現連線成功的視窗
====================範例實作====================
完成軟體/韌體安裝後，我們用以下範例來展示Snap4Arduino和Arduino的連線功能:
目標:
(1) 當按下鍵盤[空白鍵]時，會點亮UNO上串接第13腳的LED
(2) 當放開鍵盤[空白鍵]時，LED燈熄滅
圖形化程式:
範例結果:
討論:
這個範例教大家如何安裝Snap4Arduino軟體和Arduino韌體，往後和Snap4Arduino相關的專題，還沒架起軟體環境的使用者，都會請大家先參考這篇文章。
歡迎大家在底下留言或到我們的粉絲團留言喔!
====================================
